詳細介紹

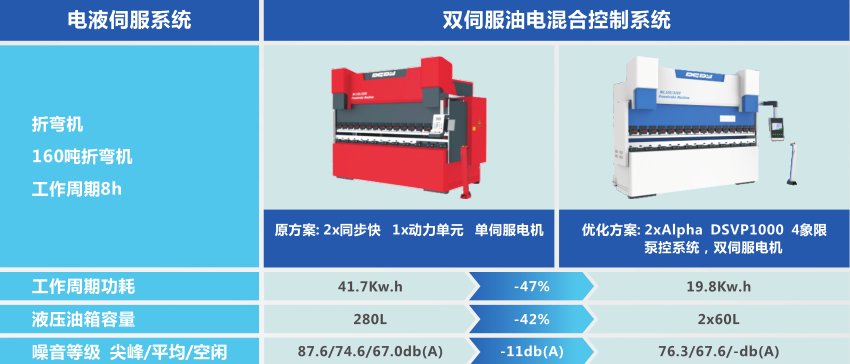

雙伺服油電混合折彎機特點：
快速--通過減少循環時間，性能提升10%

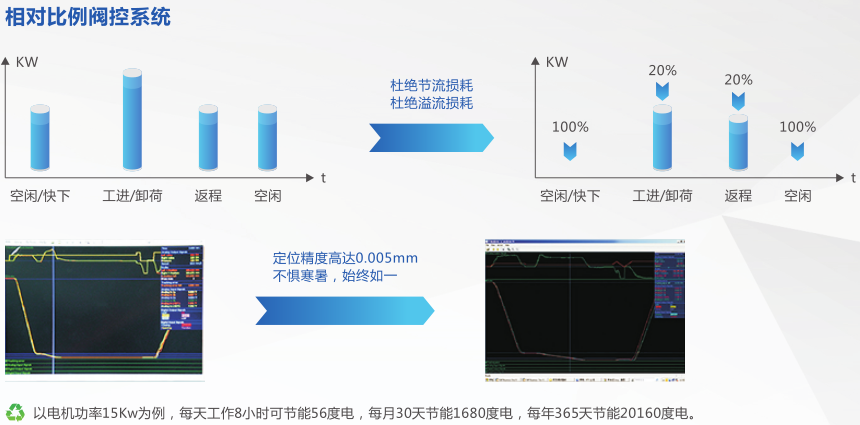

高效--能量效率提升50%（與傳統系統比較）
精確--定位精度達到0.005mm
可靠--最小的泄露風險
低噪--在所有工作模式下噪音降低
緊湊--在中間面創建新的空間
兼容--集成到CNC簡便
優化--更少的安裝和服務費
環保--液壓油用量大大減少
電腦CYBELEC Touch 12通過兩套伺服雙向泵系統分別控制Y1、Y2油缸的流量和壓力，分別將油缸上腔的油直接通過油泵打入油缸下腔，實現上模提升。
油泵反轉將油缸下腔的油直接打入油缸下腔，實現上模下壓折彎。
機床上模左右的同步是兩套伺服雙向泵分別控制。
WBL雙伺服油電混合折彎機參數：
|
參數名稱 |
單位 |
型號 |
||||||||
|
WBL-40/ 1500* |
WBL-100/2500 |
WBL-100/3200 |
WBL-100/4100 |
WBL-160/3200 |
WBL-160/4100 |
WBL-200/3200 |
WBL-200/4100 |
|||
|
彎曲力 |
KN |
400 |
1000 |
1000 |
1000 |
1600 |
1600 |
2000 |
2000 |
|
|
有效折彎長度 |
mm |
1500 |
2500 |
3200 |
4100 |
3200 |
4100 |
3200 |
4100 |
|
|
最大開啟高度 |
mm |
400 |
460 |
460 |
460 |
4602 |
460 |
500 |
500 |
|
|
立體間距 |
mm |
1140 |
2010 |
2700 |
3600 |
2700 |
3600 |
2700 |
3600 |
|
|
喉口深度 |
mm |
300 |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
|
|
滑塊行程 |
mm |
160 |
200 |
200 |
200 |
200 |
200 |
240 |
240 |
|
|
快下速度 |
mm/s |
240 |
240 |
240 |
240 |
200 |
200 |
200 |
200 |
|
|
工作速度 |
mm/s |
10-15 |
10-15 |
10-15 |
10-15 |
10-14 |
10-14 |
10-14 |
10-14 |
|
|
回程速度 |
mm/s |
220 |
220 |
220 |
220 |
200 |
200 |
200 |
200 |
|
|
電機功率 |
KW |
5.5*2 |
5.5*2 |
5.5*2 |
5.5*2 |
7.5*2 |
7.5*2 |
7.5*2 |
7.5*2 |
|
|
油箱容量 |
L |
40*2 |
40*2 |
40*2 |
40*2 |
65*2 |
65*2 |
65*2 |
65*2 |
|
|
外形尺寸 |
長 |
mm |
1700 |
2700 |
3400 |
4300 |
3500 |
4300 |
3500 |
4300 |
|
寬 |
mm |
1540 |
1600 |
1600 |
1600 |
1650 |
1650 |
1900 |
1900 |
|
|
高 |
mm |
2350 |
2400 |
2500 |
2550 |
2630 |
2630 |
2750 |
2750 |
|
|
機器重量 |
kg |
3800 |
7500 |
9800 |
11500 |
11800 |
13800 |
14700 |
16000 |
|

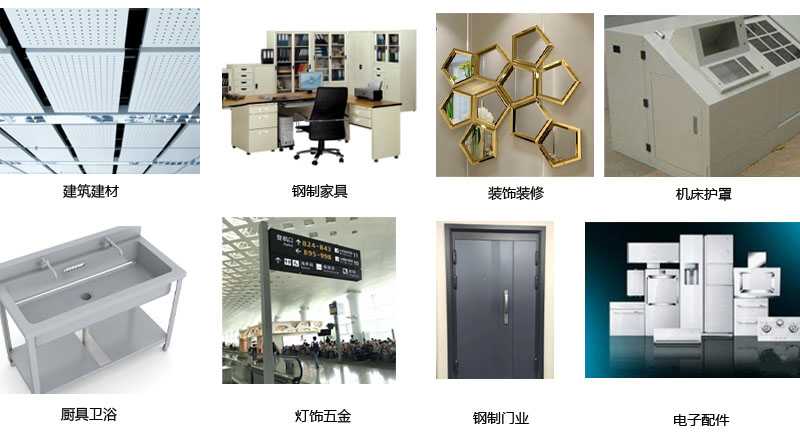

應用領域

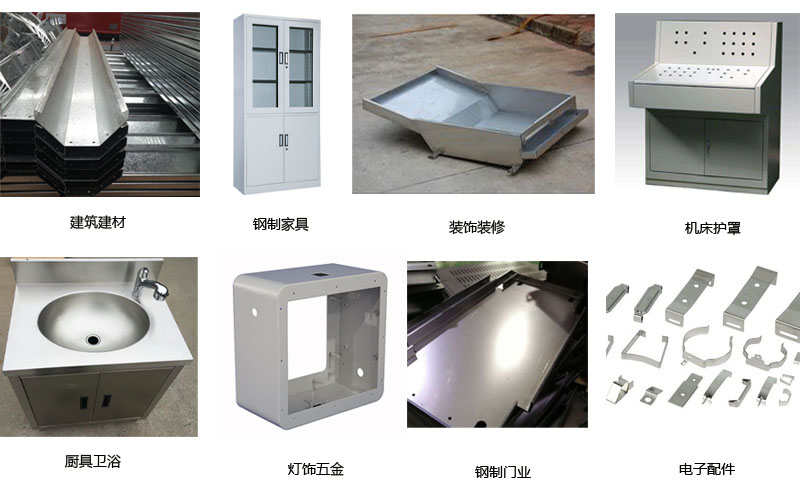

應用實例
