詳細介紹

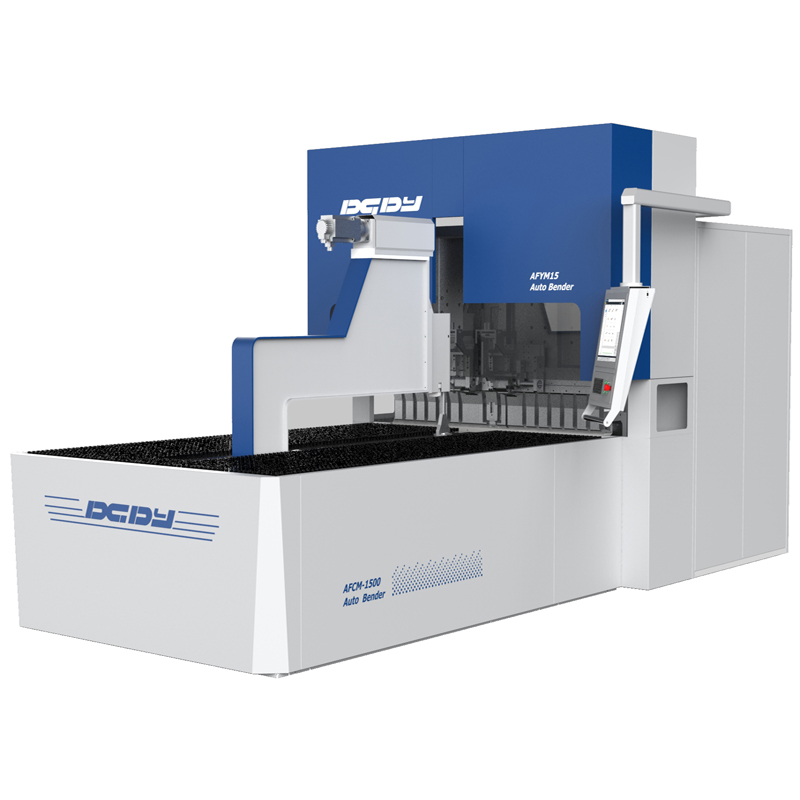

東鍛自動折彎中心(手動)特色

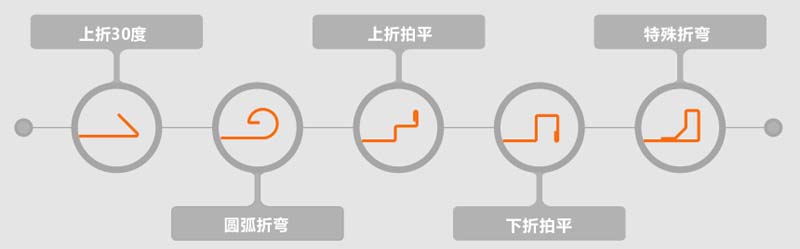

A、一次定位多邊折彎
B、不同厚度一模完成
C、手動換刀自動避位
機床結構比較

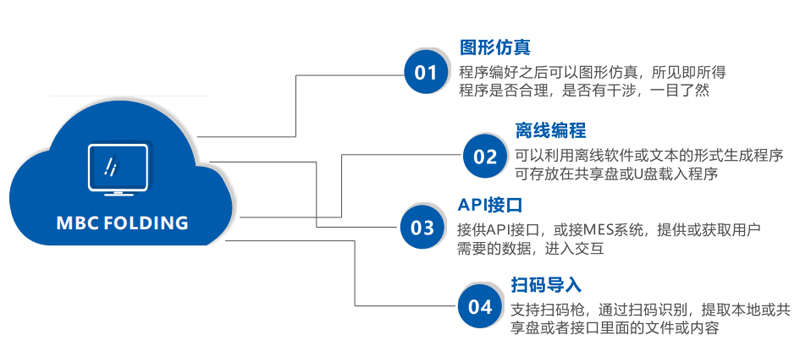

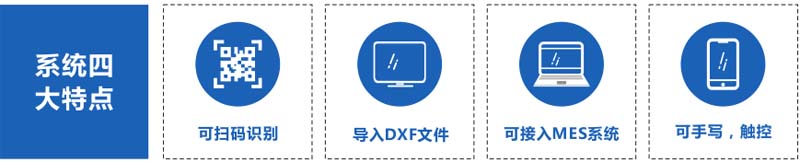

信息化拓展功能

數控折彎中心參數
| 參數名稱 | 單位 | 型號 | |||||
| AFCD15 | AFYD15 | AFCM15 | AFYM15 | AFYM21 | AFYM26 | ||
| 加工板厚(不銹鋼) | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 |
| 加工板厚(鐵) | mm | 1.5 | 1.5 | 1.5 | 1.5 | 2.0 | 2.0 |
| 可旋轉對角線 | mm | 2000 | 2000 | 2000 | 2000 | 2500 | 2800 |
| 最小折彎尺寸(長) | mm | 200 | 200 | 350 | 350 | 350 | 350 |
| 最小折彎尺寸(寬) | mm | 200 | 200 | 200 | 200 | 200 | 200 |
| 最大折彎高度 | mm | 170 | 170 | 170 | 170 | 200 | 200 |
| 折彎角度 |
° |
-135...+135 | -135...+135 | -135...+135 | -135...+135 | -135...+135 | -135...+135 |
| 控制軸數 | mm/s | 9 | 13 | 15 | 18 | 18 | 18 |
| 電機能耗 | kw | 5.5 | 6.0 | 6.5 | 7.5 | 10.8 | 15 |
| 外型(長) | mm | 4100 | 4500 | 4100 | 4500 | 5800 | 6000 |
| 外型(寬) | mm | 2500 | 2500 | 2500 | 2500 | 3600 | 4200 |
| 外型(高) | mm | 2450 | 2450 | 2450 | 2450 | 2260 | 2360 |
| 重量 | kg | 8500 | 8800 | 9000 | 9800 | 15500 | 19500 |
應用領域

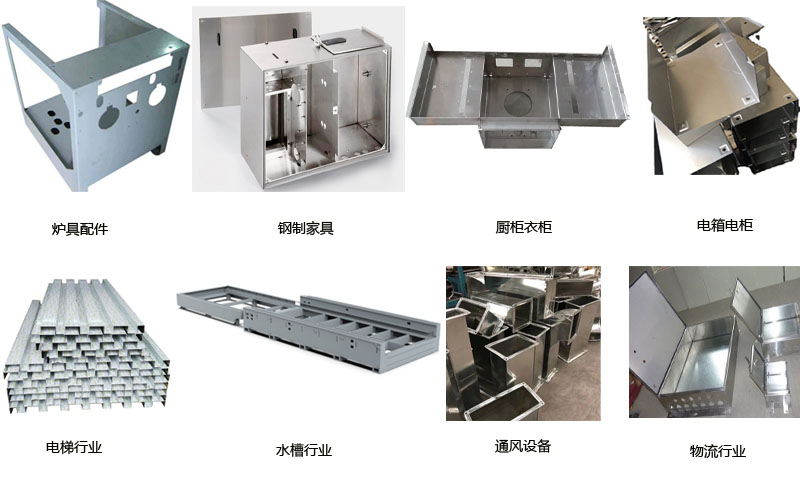

應用實例
視頻展示
